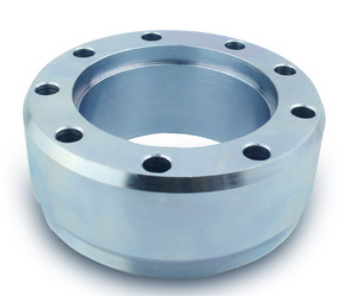

QD Type Weld On Hubs is a mechanical part with various models and specifications. It adopts a welding connection method. Usually made of high-quality metal materials, it has good strength, hardness and wear resistance, and strong bearing capacity. It is widely used in industrial machinery such as conveyors, cranes, and mixers. It also has certain applications in the fields of automobile manufacturing, shipbuilding, and construction machinery, playing an important role in connection and transmission.

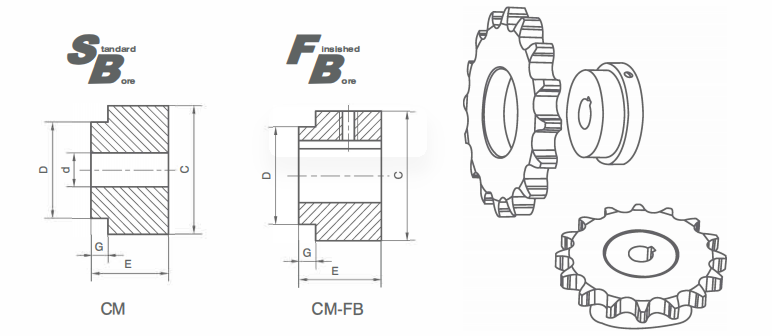

| Hub Rel | Bore | Main dimensions (mm) | kg | ||||
| Min | Max | C | D | E | G | ||
| CM40 | 10 | 25 | 50 | 40 | 28 | 11.10 | 0.46 |
| CM50 | 10 | 28 | 60 | 50.8 | 30 | 11.10 | 0.77 |
| CM60 | 12 | 32 | 70 | 60 | 35 | 16.20 | 1.20 |
| CM70 | 14 | 42 | 83 | 70 | 40 | 18.50 | 1.91 |
| CM90 | 18 | 50 | 106 | 90 | 50 | 24.10 | 2.84 |
| CM110 | 20 | 60 | 127 | 110 | 60 | 24.10 | 5.97 |
| CM130 | 25 | 75 | 152 | 130 | 70 | 24.10 | 9.98 |
| CM155 | 35 | 90 | 184 | 155 | 90 | 24.10 | 16.7 |

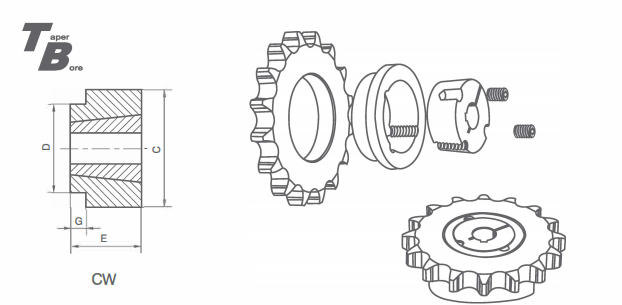

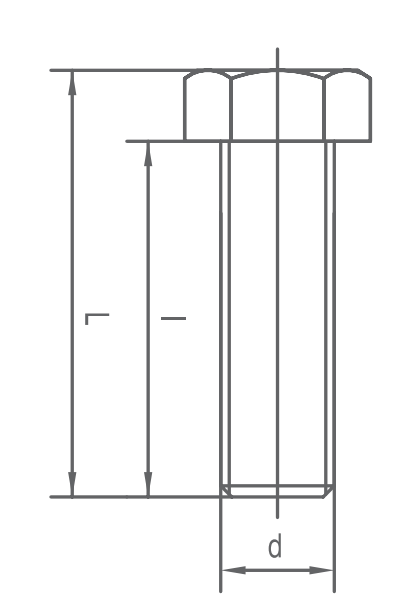

| Hub Rel | Bush No | Bore | Main dimensions (mm) | ||||
| Min | Max | C | D | E | G | ||
| CW1008 | 1008 | 10 | 25 | 60 | 50.8 | 22 | 11.10 |
| CW1210 | 1210 | 12 | 32 | 70 | 60 | 25 | 11.10 |
| CW1215 | 1215 | 12 | 32 | 70 | 60 | 38 | 16.20 |
| CW1610 | 1610 | 14 | 42 | 83 | 70 | 25 | 18.50 |
| CW1615 | 1615 | 14 | 42 | 83 | 70 | 38 | 24.10 |
| CW2012 | 2012 | 18 | 50 | 106 | 90 | 32 | 24.10 |
| CW2517 | 2517 | 20 | 60 | 127 | 110 | 45 | 24.10 |
| CW3020 | 3020 | 25 | 75 | 152 | 130 | 51 | 24.10 |
| CW3030 | 3030 | 25 | 75 | 152 | 130 | 76 | 24.10 |
| CW3535 | 3535 | 35 | 90 | 184 | 155 | 89 | 24.10 |
| Hub Rel | Bush | Waper Bushing Bore | |||||||||||||||||||||||||||
| 10 | 12 | 14 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||
| CW1008 | 1008 | O | O | O | O | O | O | O | O | O | O | ||||||||||||||||||
| CW1210 | 1210 | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||||||
| CW1215 | 1215 | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||||||
| CW1610 | 1610 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||||
| CW1615 | 1615 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||||
| CW2012 | 2012 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||
| CW2517 | 2517 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||
| CW3020 | 3020 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||
| CW3030 | 3030 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||||
| CW3535 | 3535 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||||
| CM | CW | A | D | H | |||||
| 06B | 08B | 10B | 12B | 16B | 20B | ||||
| 40 | - | 50 | 40 | 5.8 | 3.9 | 2.0 | |||
| 50 | 1008 | 60 | 50 | 5.8 | 3.9 | 2.0 | |||
| 60 | 1210 | 70 | 60 | 10.9 | 9.0 | 7.1 | 5.1 | ||
| 70 | 1610 | 83 | 70 | 13.2 | 11.3 | 9.4 | 7.4 | 2.3 | |
| 90 | 2012 | 106 | 90 | 16.9 | 15 | 13 | 7.9 | 5.6 | |
| 110 | 2517 | 127 | 110 | 16.9 | 15 | 13 | 7.9 | 5.6 | |
| 130 | 3020 | 152 | 130 | 7.9 | 5.6 | ||||
| SM70 SW1610 | SM90 SW2012 | SM110 SW2517 | SM130 SW3020 | |
| A | 130 | 140 | 175 | 211 |
| B | 102 | 121 | 146 | 181 |
| D | 70 | 90 | 110 | 130 |
| n-M | 4-9.5 | 6-9.5 | 6-11.5 | 6-13.5 |
| 06M | 1.9 | - | - | - |
| 08B | - | 3.9 | 11.3 | - |
| 10B | - | 2.0 | 9.4 | - |
| 12B | - | - | 7.4 | - |
| 16B | - | - | 2.3 | 8.0 |
| 20B | - | - | - | 5.6 |
| SM | SW | MxL | n |
| 70 | 1610 | M8x25 | 4 |
| 90 | 2012 | M8x30 | 6 |
| 110 | 2517 | M10x45 | 6 |
| 130 | 3020 | M12x50 | 6 |
| 3030 | M12x75 | 6 | |
| 155 | 3535 | M16x85 | 6 |

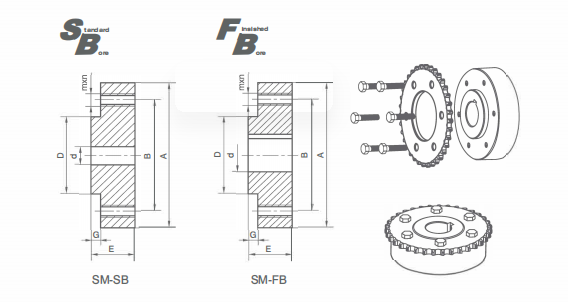

| Hub Rel | Bore d | Main dimensions (mm) | Screw hole M×n | |||||
| Min | Ma× | A | B | D | E | G | ||
| SM70 | 14 | 42 | 130 | 102 | 70 | 40 | 7.2 | M8×4 |
| SM90 | 18 | 50 | 140 | 121 | 90 | 50 | 11.1 | M8×6 |
| SM110 | 20 | 60 | 175 | 146 | 110 | 60 | 18.5 | M10×6 |
| SM130 | 25 | 75 | 211 | 181 | 130 | 70 | 24.1 | M12×6 |
| SM155 | 35 | 90 | 241 | 215 | 155 | 90 | 24.1 | M16×6 |
| Hub Rel | Hubs Finslshed Bore | |||||||||||||||||||||||||
| 14 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | |
| SM70FB | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||
| SM90FB | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SM110FB | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SM130FB | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SM155FB | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||

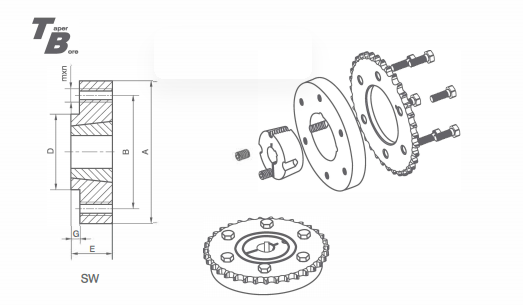

| Hub Rel | Bush No | Main dimensions (mm) | Screw bale M×n | ||||
| A | B | D | E | G | |||
| SW1610 | 1610 | 130 | 102 | 70 | 25 | 7.2 | M8×4 |
| SW2012 | 2012 | 140 | 121 | 90 | 32 | 11.1 | M8×6 |
| SW2517 | 2517 | 175 | 146 | 110 | 45 | 18.5 | M10×6 |
| SW3020 | 3020 | 211 | 181 | 130 | 51 | 24.1 | M12×6 |
| SW3030 | 3030 | 211 | 181 | 130 | 75 | 24.1 | M16×6 |
| SW3535 | 3535 | 241 | 215 | 155 | 89 | 24.1 | M16×6 |
| Hub Rel | Bush No | Taper Bushing Bore | |||||||||||||||||||||||||
| 14 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||
| SW1610 | 1610 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||
| SW2012 | 2012 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SW2517 | 2517 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SW3020 | 3020 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SW3030 | 3030 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | ||||||||||
| SW3535 | 3535 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |||||||||||
