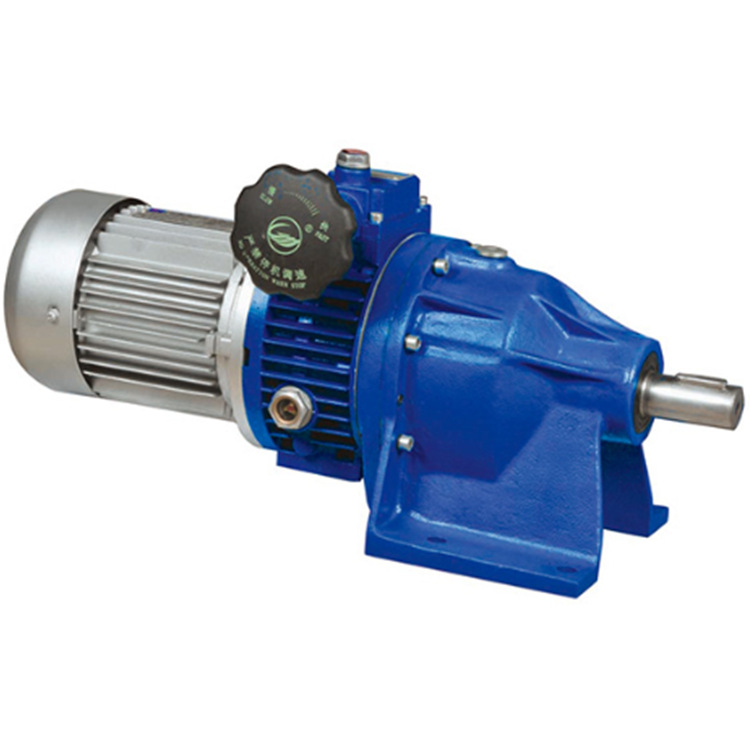

TXF Series Planet Cone-disk Stepless Speed Variator

Raydafon Group's TXF Series Planet Cone-disk Stepless Speed Variator delivers precise, smooth speed control with durable construction and advanced technology. Ideal for industrial applications, it enhances efficiency, reduces downtime, and offers superior performance compared to alternatives, empowering users with reliability and innovation.

Send Inquiry

Product Description

TXF series planet cone-disk stepless speed variator

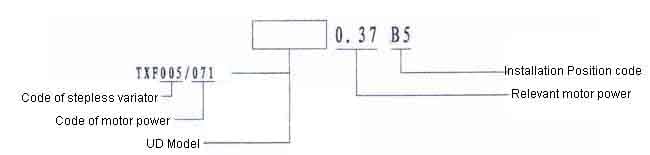

1.Model & mark
2.Basic variator characteristic table
3.Performance parameter for basicmodel & first gear speed reducer
4.Touque curve drawing
5.Basic model size table
6.TXF installation direction drawing

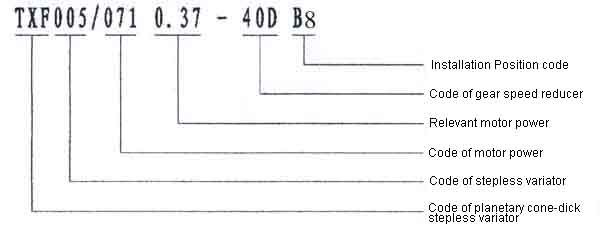

7.Model & mark of basic model & first gear speed reducer
8.TXF & first gear speed reducer size table

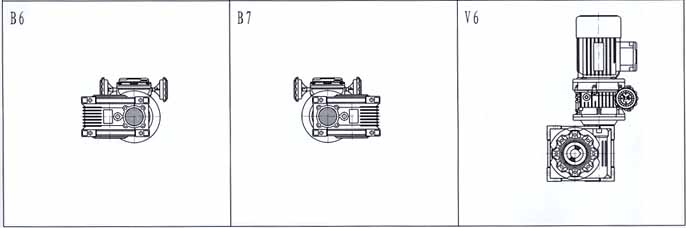

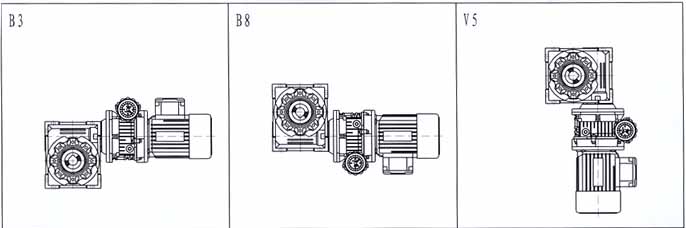

9.Installation direction drawing of basic

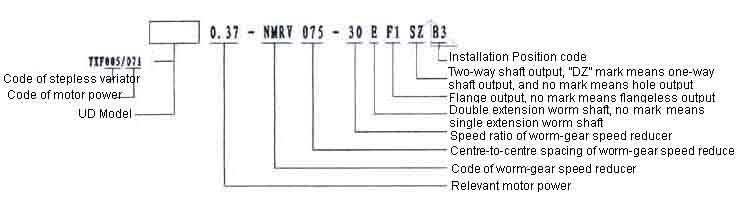

10.Model & mark of basic model & NMRV
11.Characteristic table of basic model & NMRV worm-gear speed reducer
12.Combined outline & installation size for basie model & NMRV
13.Combined Installation direction drawing of basic model & NMRV

Basic variator characteristic table
	Power	Model	n2 max	n2 min	M2 min	M2 max	Skit posibilily %	Temperature increase ; ℃
1400	0.25KW/4P	TXF005/071	1000	170	2	6	3-8.8	46
	0.37KW/4P	TXF005/071	1000	170	3	6	3-8.8	46
	0.55KW/4P	TXF010/080	1000	170	4.4	12	3-8.8	46
	0.75KW/4P	TXF010/080	1000	170	6	12	3-8.8	46
	1.1KW/4P	UD1.1	950	165	9	18	3-8.8	46
	1.5KW/4P	UD1.5	950	165	12	24	3-8.8	46
	2.2KW/4P	UD2.2	1000	200	18	36	3-8.8	46
	3KW/4P	UD3	1000	200	24	48	3-8.8	46
	4KW/4P	UD4	1000	200	32	64	3-8.8	46
	5.5KWI4P	UD5.5	1000	200	45	90	3-8.8	50
	7.5KW/4P	UD7.5	1000	200	59	118	3-8.8	50

TXF Series Planet Cone-disk Stepless Speed Variator

Type	Figure and size for intallation
Type	A	A1	A2	B	B1	bl	c1	d0	d1(k6)	e1	H	H1	H2	k	L	L2	O	R
TXF005071-40D	112	64	4	190	148	8	27	12	24	30	201	131	165.5	155	48D	255	48	110
TXF010080-40D	130	70	10	212	165	8	31	14.5	28	60	248.5	162	206	188	565.5	310.5	59	120

TXF Series Planet Cone-disk Stepless Speed Variator

Motor model	Model	i	n2 r/min	M2 N*m	Motor model	Model	i	n2 r/min	M2 N*m
0.25KW 4P n1=40rpm	TXF050/071~NMRV040	7.5	133~26.7		1.1KN 4P n1=40rpm	UD1.1~MNRV110	50	20~4	320~550
	TXF050/071~NMRV040	10	100~20			UD1.1~MNRV110	60	16, 7~13	368~625
	TXF050/071~NMRV040	15	66, 7~13.3			UD1.1~MNRV130	60	16.7~3.3	373~623
	TXF050/071~NMRV040	20	50~10			UD1.1~MNRV130	80	12.5~2.5	455~754
	TXF050/071~NMRV040	25	40~8			UD1.1~MNRV130	80	12.5~2.5	460~749
	TXF050/071~NMRV040	30	33.3~6.7			UD1.1~MNRV130	100	10~2	522~710
	TXF050/071~NMRV040	40	25~5			UD1.1~MNRV130	100	10~2	531~868
	TXF050/071~NMRV050	40	25~5		1.5KN 4P n1=40rpm	UD1.5~MNRV075	7.5	133~26.7	78~148
	TXF050/071~NMRV050	50	20~4 16.7~3.3			UD1.5~MNRV090	7.5	133~26.7	77~150
	TXF050/071~NMRV050	60	20~4 16.7~3.3			UD1.5~MNRV075	10	100~20	102~192
	TXF050/071~NMRV050	80	12.5~2.5			UD1.5~MNRV090	10	100~20	104~195
0.37KW 4P n1=40Drpm	TXF050/071~NMRV050	7.5	133~26.7	19~36		UD1.5~MNRV075	15	66.7~133	147~270
	TXF050/071~NMRV050	10	100~20	25~47		UD1.5~MNRV090	15	66.7~13.3	150~277
	TXF050/071~NMRV050	15	66.7一13.3	36~65		UD1.5~MNRV075	20	50~10	190~34
	TXF050/071~NMRV050	20	50~ 10	46~82		UD1.5~MNRV090	20	50~10	194~355
	TXF050/071~NMRV050	25	40一8	55一97		UD1.5~MNRV075	25	40~8	229~330
	TXF050/071~NMRV050	30	33.3~6.7	61~107		UD1.5~MNRV090	25	40~8	236~427
	TXF050/071~NMRV050	40	25~5	76~124		UD1.5~MNRV075	30	33.3~6.7	260~390
	TXF050/071~NMRV050	40	25~5	79~134		UD1.5~MNRV090	30	33,3~6,7	270~474
	TXF050/071~NMRV050	50	20~4	89~120		UD1.5~MNRV075	40	25~5	327~360
	TXF050/071~NMRV060	50	20一4	92~155		UD1.5~MNRV090	40	25~5	341~589
	TXF050/071~NMRV060	60	16,7~3.3	104~173		UD1.5~MNRV075	50	20~4	406~ 560
	TXF050/071~NMRV063	80	12.5一2.5	125~173		UD1.5~MNRV110	50	20~4	426~733
	TXF050/071~NMRV063	100	10~2	139~150		UD1.5~MNRV110	60	16.7~3.3	490-833
0.55KW 4P n1=1400rpm	TXF0I0/080-NMRV063	7.5	133~26.7	26-49		UD1.5~MNRV130	60	16.7一3.3	498-831
	TXF0I0/080-NMRV063	10	100~ 20	34一63		UD1.5~MNRV130	80	12,5~2.5	614-009
	TXF0I0/080-NMRV063	15	t6.7~13.3	48一88		UD1.5~MNRV130	100	10~2	696~ 1100
	TXF0I0/080-NMRV063	20	50~10	62~-112	2.2KN 4P n1=1400rpm	UD1.5~MNRV110	7.5	133~26.7	120-226
	TXF0I0/080-NMRV063	25	40一8	75~133		UD1.5~MNRV110	10	100~20	157~294
	TXF0I0/080-NMRV063	30	33.3-6.7	81-146		UD1.5~MNRV110	15	66.7~13.3	228~-418
	TXF0I0/080-NMRV063	40	25~5	105~179		UD1.5~MNRV110	20	50~10	298~519
	TXF0I0/080-NMRV063	50	20-4	123~207		UD1.5~MNRV110	25	40~8	364~ 6614
	TXF0I0/080-NMRV075	50	20-4	129~216		UD1.5~MNRV110	30	33.3~6.7	413~717
	TXF0I0/080-NMRV075	60	16.7~3.3	146~242		UD1.5~MNRV110	10	25~5	533-931
	TXF0I0/080-NMRV075	80	12.5~2.5	176~250		UD1.5~MNRV130	40	25~5	542~932
	TXF0I0/080-NMRV090	90	12.5-2.5	189~ 309		UD1.5~MNRV130	50	20~4	648 ~ 1097
	TXF0I0/080-NMRV090	100	10~2	218~ 350		UD1.5~MNRV130	60	16, 7~3.3	746心1246
0.75KW 4P n1=1400rpm	TXP010/080-XMRV063	7.5	133~26.7	39~73		UD1.5~MNRV130	80	12.5~2.5	921-1499
	TXPD10/080-8MRV063	10	100~20	51~94		UD1.5~MNRV130	100	10-2	1040~1100
	TXP010/080-3MRV063	15	66.7-13.3	72~132	3.0KN 4P n1=1400rpm	UD1.5~MNRV110	7.5	133-26.7	160-302
	TXP010/080-3MRV063	20	50~10	92-168		UD1.5~MNRV130	7.5	133-26.7	160-301
	TXP010/080-3MRV063	25	40~8	112~199		UD1.5~MNRV110	10	100~20	210~392
	TXP010/080~3MRV063	30	33.3~6.7	126~219		UD3.0~MNRV130	10	100~20	211~395
	TXP010/080~3MRV063	40	25~5	156~232		UD3.0~MNRV110	15	66.7~13.3	304~ 558
	TXP010/080~3MRV063	50	20~4	185~310		UD3.0~MNRV130	15	66.7~13.3	307~563
	TXP010/080~3MRV075	50	20~4	192~ 320		UD3.0~MNRV110	20	50~10	398~732
	TXP010/080~3MRV075	60	16.7~3.3	219~300		UD3.0~MNRV130	20	50~10	402~733
	TXP010/080~3MRV090	60	16.7~3.3	230一389		UD3.0~MNRV110	25	40~8	485~ 885
	TXP010/080~3MRV090	80	12.5~2.5	265~428		UD3.0~MNRV130	25	40~8	490~ 885
	TXP010/080~3MRV110	80	12.5~2.5	302~ 50:3		UD3.0~MNRV110	30	33.3~6.7	547~956
	TXP010/080~3MRV110	100	10~2	303~410		UD3.0~MNRV130	30	33.3~6.7	562~973
	TXP010/080~3MRV110	100	10~2	348~ 575		UD3.0~MNRV110	40	25~5	711~ 1030
1.1KW 4P n1=1400rpm	UD1.1~MNRV075	7.5	133~26.7	59~111		UD3.0~MNRV130	40	25~5	720~1242
	UD1.1~MNRV075	10	100~20	77~144		UD3.0~MNRV130	50	20~4	861~ 1463
	UD1.1~MNRV090	10	100~ 20	78~146	4.0KW 4P n1=1400rpm	UD4.0~MNRV110	7.5	133~26.7	213~ 402
	UD1.1~MNRV075	15	66.7~13.3	110~203		UD4.0~MNRV130	7.5	133~26.7	214~401
	UD1.1~MNRV090	15	66.7~13.3	113~ 208		UD4.0~MNRV110	10	100~ 20	279~523
	UD1.1~MNRV075	20	50~10	142~258		UD4.0~MNRV130	10	100~20	281 ~527
	UD1.1~MNRV090	20	50~10	146~ 266		UD4.0~MNRV110	15	66.7~13.8	405~744
	UD1.1~MNRV075	25	40~8	172~ 308		UD4.0~MNRV130	15	66.7~13.8	410~751
	UD1.1~MNRV090	25	40~8	177~ 320		UD4.0~MNRV110	20	50一10	530b~975
	UD1.1~MNRV075	30	33.3~6.7	195~ 340		UD4.0~MNRV130	20	50~10	536~978
	UD1.1~MNRV090	30	33.8~6.7	202~<356		UD4.0~MNRV110	25	40一8	647~ 1020
	UD1.1~MNRV075	40	25~5	245一360		UD4.0~MNRV130	25	40~8	653~1180
	UD1.1~MNRV090	40	25~5	256~442		UD4.0~MNRV130	30	33.3~6.7	749~1298

TXF Series Planet Cone-disk Stepless Speed Variator

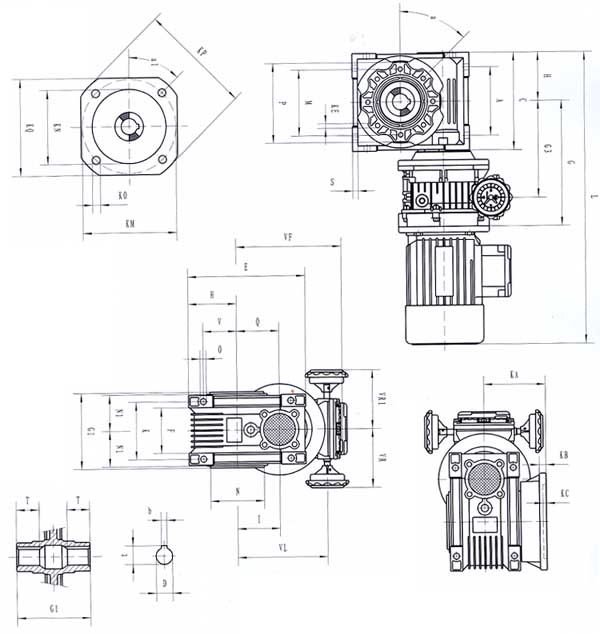

Model	A	C	D(H8)	E	F	G	G1	G3
TXF0.25-NMRV040	70	100	8	121.5	43	177	78	127
TXF0.25-NMRV050	80	120	25	144	9	187	92	137
TXF0.37-NMRV050	80	120	25	144	9	187	92	137
TXF0.37-NMRV063	100	144	25	174	67	202	112	152
TXF0.55-NMRV063						226		163.5
TXF0.75-NMRV063						120		163.5
TXF0.37-NMRV075	120	172	8	205	72	219.5	120	169.S
TXF0.55-NMRV075						243.5		181
TXF0.75-NMRV075						243.5		181
UD1.1-NMRV075						270.5		213.3
UD1.5-NMRV075						281.5		216.5
TXF0.55-NMRV090	140	206	3$	238	74	260.3	140	198
TXF0.75-NMRV090						260.5		198
UD1.1-NMRV090						287.5		230.5
UD1.5-NMRV090						298.5		33.5
UD1.1-NMRV110	170	252.5	42	295	一	118	155	261
UD1.5-NMRV110						329		264
UD2.2-NMRV110						368		291
UD3.0-NMRV110						368		291
UD4.0-NMRV110						368		291
UD1.5-NMRV130	200	292.5	45	335	一	349	170	284
UD2.2-NMRV130						388		311
UD3.0-NMRV130						388		311
UD4.0-NMRV130						388		311

Model	VF	VL	VR	VRI	K	KE	a	KA
TXF0.25-NMRV04	144.5	122.5	116..5	116.5	60	M6XB (n-4)	45°	72
TXF0.25-NMRV05	154.5	132.5	116.5	116.5	70	M8X10 (n-4)	45°	90
TXF0.37-NMRV05	154.5	131.5	116.5	116.5	70	M8X10 (n-4)	45°	90
TXF0.37-NMRV06	167.5	145.5	116.5	116.5	85	MBXI4(n-4)	45°	102
TXF0.55-NMRV06	190	166	126.5	1265
TXF0.75-NMRV06	190	106	126.5	12065
TXF0.37-NMRV07	179.5	1575	126.3	126.5	90	M8X14 (n-4)	45°	102
TXF0.55-NMRV07	202	178	1263	1265
TXF0.75-NMRV07	201	178	126.5	126.5
UD1.1-NMRV075	203	184	13S	一
UD1.5-NMRV075	221	202	135	一
TXF0.55-NMRV090	217	193	126.5	1265	10 0	M10X18 (n-8)	45°	111
TXF0.75-NMRV090	217	193	126.5	1265
UD1.1-NMRV090	218	199	1DS	一
UD1.5-NMRV090	236	217	11S	一
UD1.1-NMRV110	218	219	126.5	一	11 5	M10X18 (n-8)	45°	131
UD1.5-NMRV110	256	237	135	一
UD2.2-NMRV110	291	268	160	一
UD3.0-NMRV110	291	268	166	一
UD4.0-NMRV110	291	268	166	一
UD1.5-NMRV130	176	257	135	一	12 0	M12X21 (n-8)	45°	144
UD2.2-NMRV130	311	288	166	一
UD3.0-NMRV130	311	288	166	一
UD4.0-NMRV130	3H1	288	166	一

KB	KC	a1	KM	KN (H8)	KO	KP	KQ	b	t	Kg
7	4	45°	87	60	9（m4）	10	9	6	208
9	5	45°	90	70	11（m4）	125	110	8	283
10	6	45°	150	15	11（m4）	180	142	8	783
13	6	45°	165	130	14(m4)	200	170	8	313
13	6	45°	175	152	14(m4)	210	200	10	383
15	6	45°	230	170	14(n8)	2380	260	12	453
15	6	22.5°	255	19	16(n8)	330	290	14	48.8
